光缆监测方案二

业务纤监测方案

1、轮询监测

业务纤监测方式中，线路中各节点会存在通信设备，由于OTDR的光较强，会将通信设备烧坏，所以本端需要用WDM板卡复用到线路中，节点通信设备接入前需要用WDM设备，将OTDR的光从线路中分出。如图1所示。

需要注意的是：

Ÿ   在远端用户PTN前，须接入滤波设备以滤除本端OTDR的光，避免击穿DTU设备。

Ÿ   本端由波分引出远端业务光，并接入DTU，可按项目现场决定是否需要配置滤波板卡。

Ÿ   业务纤监测会给业务线路带来至少3dB损耗。

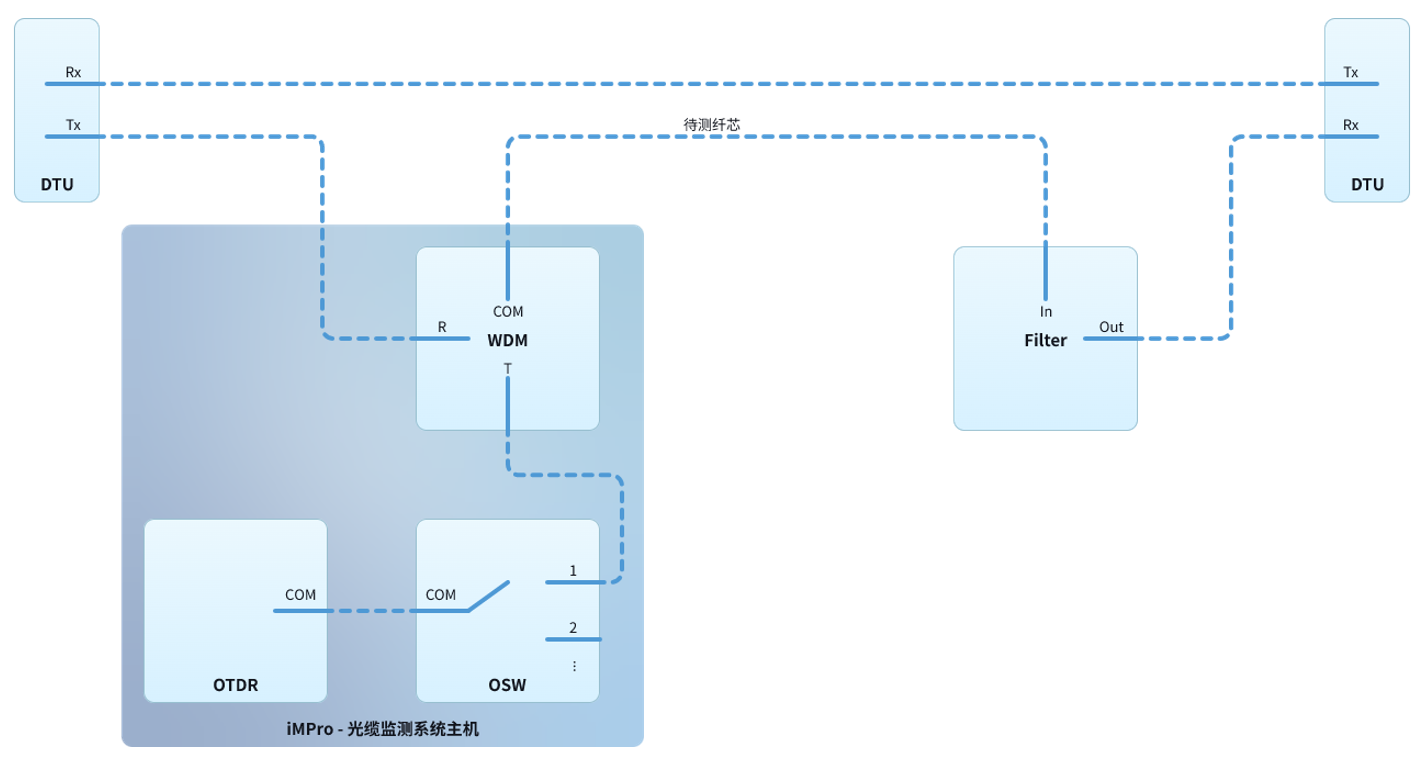

图1 轮询监测

2、实时监测

      实时监测就是在轮询监测的基础上，将OPM光功率监测接入线路中，当光功率异常，系统启动OTDR，检测出故障点并进行故障定位。

      需要注意的是：

Ÿ   在远端用户PTN前，须接入滤波设备以滤除本端OTDR的光，避免击穿DTU设备。

Ÿ   本端由波分引出远端业务光，并接入DTU，可按项目现场决定是否需要配置滤波板卡。

Ÿ   业务纤监测会给业务线路带来至少3dB损耗。

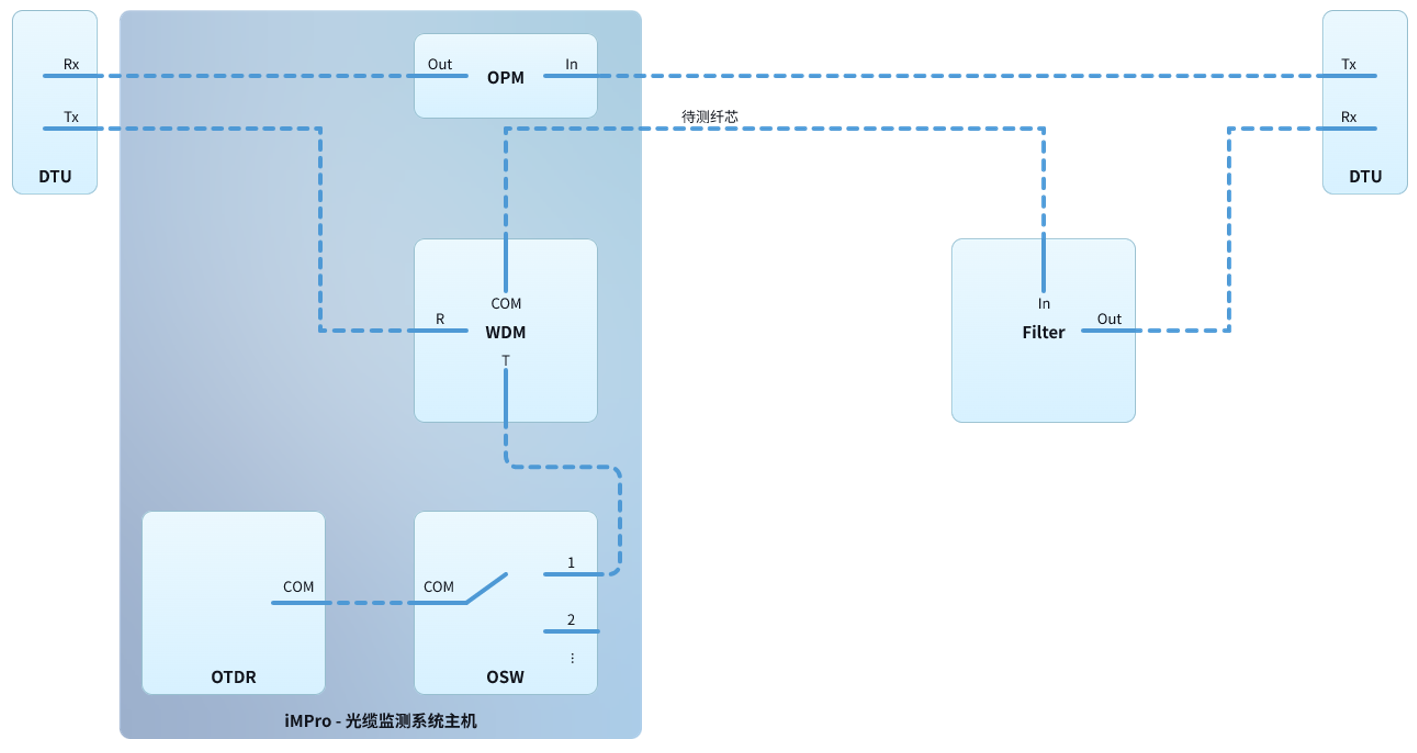

图2 在线监测方案
