分布式光纤温度监测

1、总览

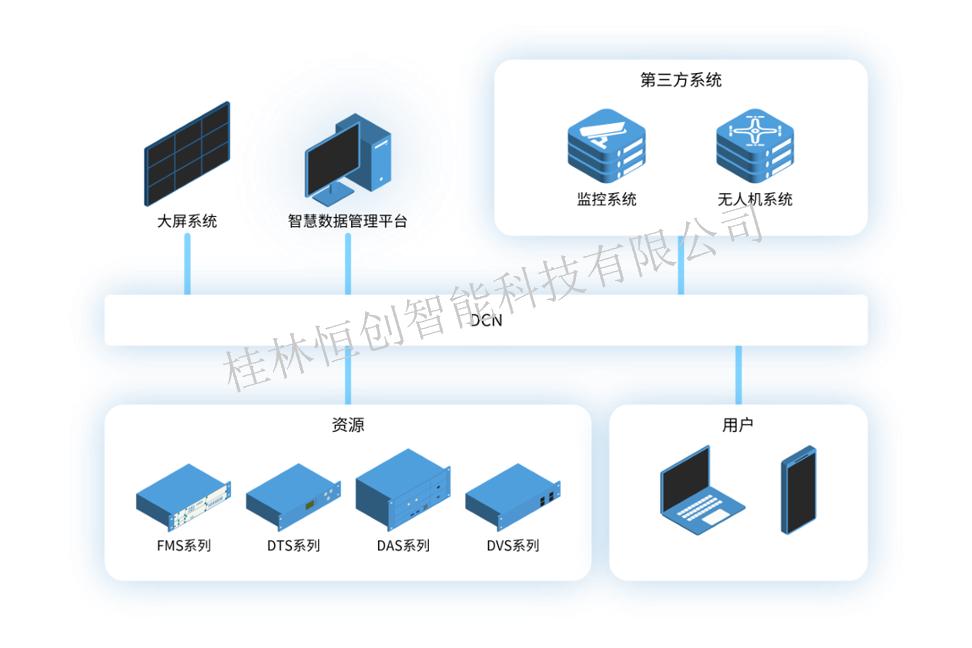

DTS主机通过数据传输内网(DCN)与数据管理系统连接,并将数据上传至数据管理系统。用户同样可通DCN访问数据管理系统。数据管理系统也可讲数据进一步通过北向接口经DCN上传至上层系统或大屏。

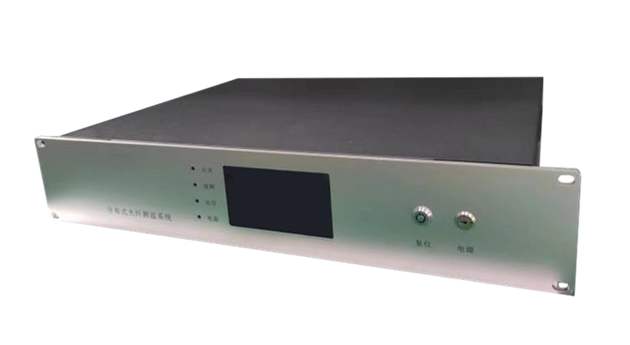

2、温度监测主机

温度监测主机(DTS主机)为单端监测,占用光缆1芯光纤,无需形成回路。同时,主机集成光开关,最大支持8通道轮询监测。

DTS 主机分为单模、多模两种,其中单模适用于长距离测温,多模适用于短距离高精度测温。



3、温度分区

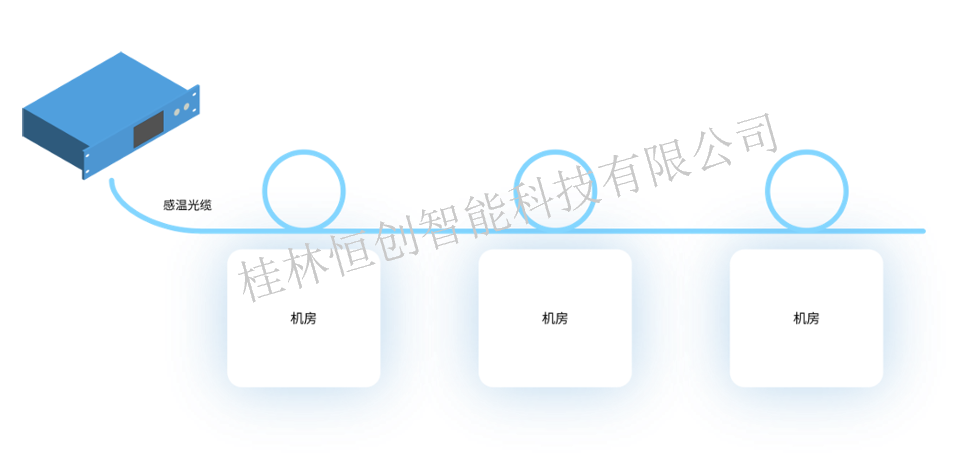

当对一些标定物进行温度监测时,如机房内的电池组、机柜或电缆竖井等,用户可将一定长度的感温光缆部署在标定物之上,当标定物的温度发生变化时,感温光缆同样会变化,DTS主机可感知该温度的变化。


4、软件系统集成多功能

系统提高分布式光纤温度监测分区管理界面,用户可在系统管理光缆分区,当主机感知温度超过阈值时,对应的区域会对应改变并告警。同时,系统也支持温度突变告警。

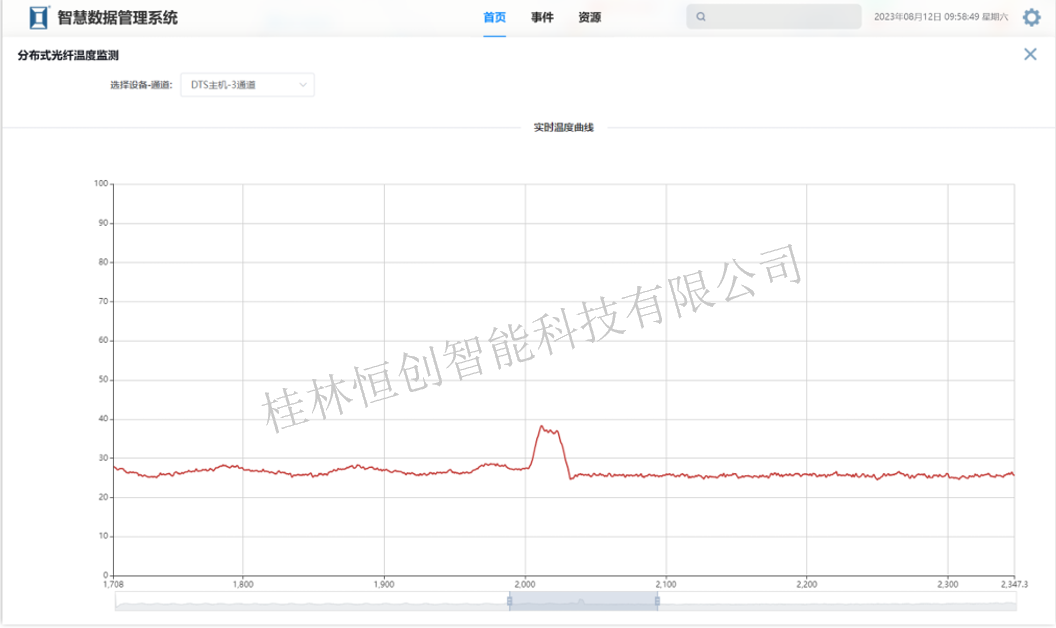

系统支持查看实时温度曲线,用户可掌握当前光缆全程的实时温度。
