光缆监测解决方案一:空闲纤监测方案
来源:恒创智能 发布时间:2023-08-25 审核人:恒创智能 68

光缆监测方案一

空闲纤监测方案

    1、非实时监测方案

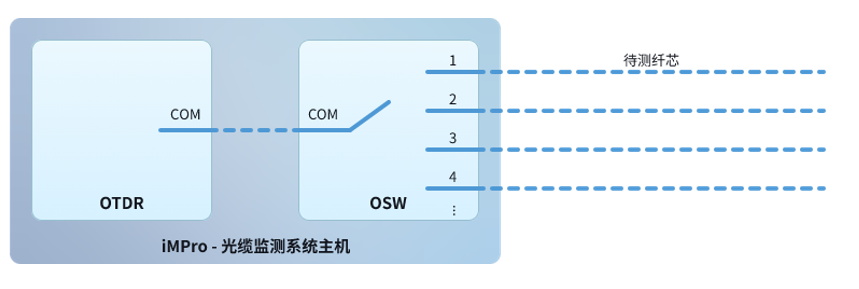

       非实时监测方案基于基础设计方案,是光缆监测系统的基本监测方案,该方案采用OSW板卡和OTDR板卡。系统可设置轮询任务,在每天某个时段对进入的线路进行轮询测试。


图1 非实时监测

    2、实时监测方案

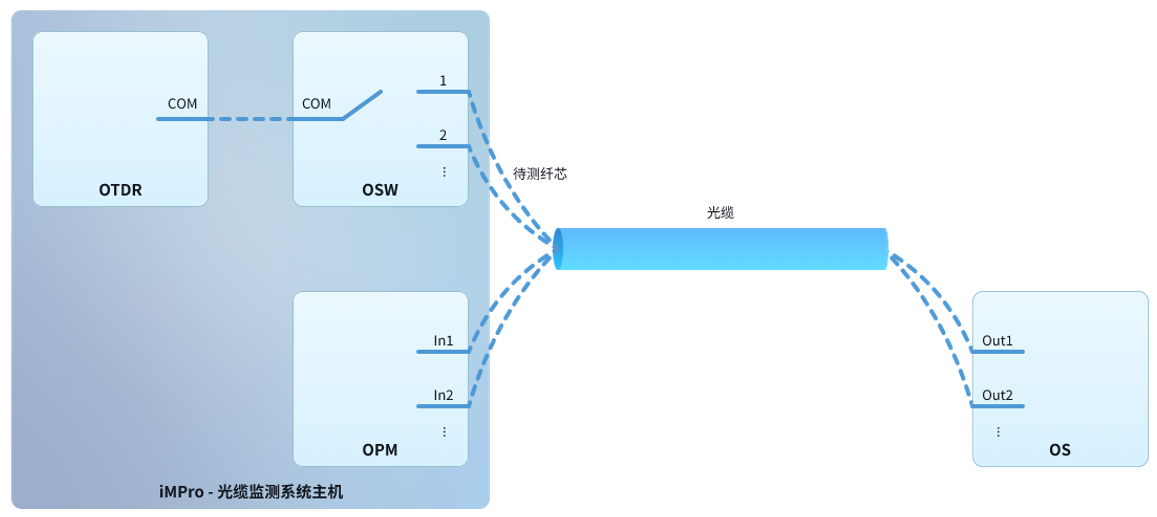

       如下图所示,通过在远端部署一条光源设备,并在本端的系统主机上配置光功率监测板卡用于实时监测远端光源的光功率。当线路发生异常时,光功率会发生变化,系统会立即启动OTDR进行测量。


图2 实时监测方案


    3、实时监测方案(波分方案)

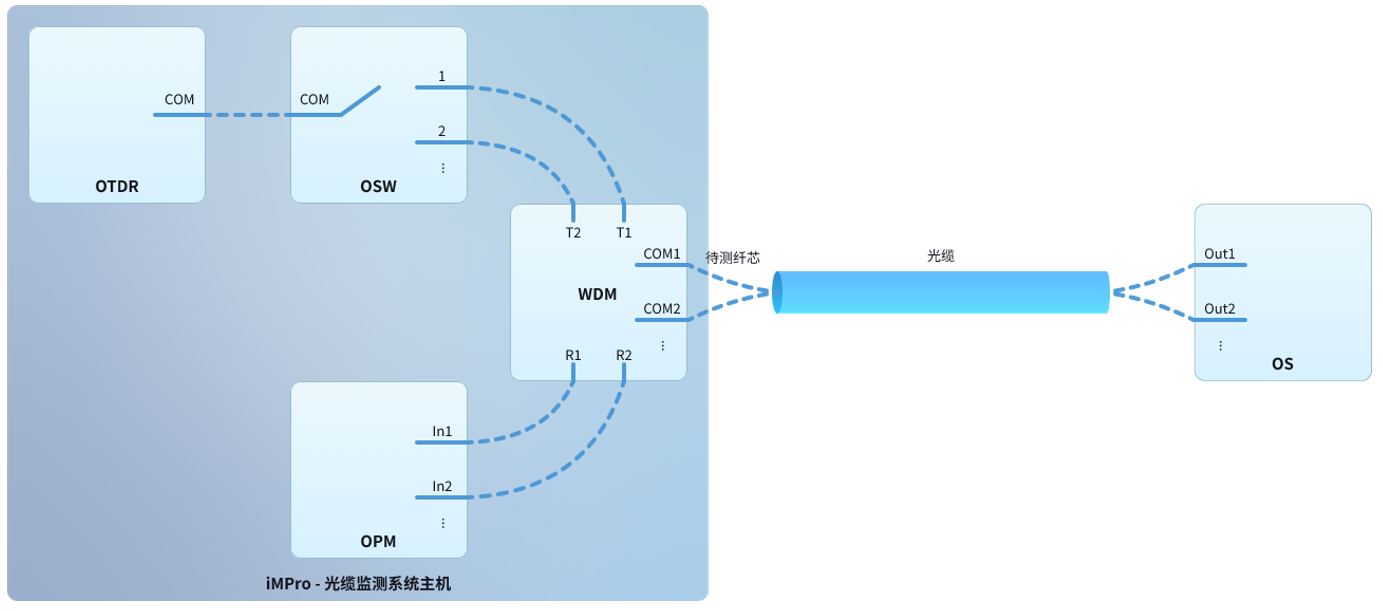

       如下图所示,通过在远端部署一条光源设备,并在本端的系统主机上配置光功率监测板卡用于实时监测远端光源的光功率。当线路发生异常时,光功率会发生变化,系统会立即启动OTDR进行测量。


图3 实时监测方案(波分方案)

    4、光源板卡的应用方案

       在实时监测方案中,当现场具备环回条件时,可再多占用一芯,使打光纤芯和探光纤芯形成一条环路,则可再本端系统主机配置OS板卡,从本端OS板卡向打光纤芯打光,经环回后,从探光纤芯引入OPM板卡进行监测。


图4 光源板卡应用方案
