简介
我公司凭借多年对光缆在线监测的丰富经验和深刻理解，设计并研发出新一代光缆智能监测系统。智能光缆监测系统是利用先进的光纤测试（包括OTDR技术、光功率实时测试技术和光纤自动切换保护技术等）、数据库技术、高速数字信号处理技术、光纤随路控制及计算机技术等，将光纤测试、光缆网络管理、分析统计、告警与维护机制全方位整合在本系统中。系统可实时监测光纤特性的变化及自动分析劣化趋势，有效地减少和预防光缆故障的发生，为通信光缆的安全高效运行提供保障。
当光纤发生异常时，系统控制迅速准确的判断出故障点具体位置，并以邮件、短信等方式通知运维人员进行处理，大大缩短故障的处理时间，提高检修及故障处理的工作效率，从而有效的提高通信光缆的运维管理水平。同时系统提供的各项光纤数据统计，为运维人员的工作安排，管理人员的工作决策提供数据支撑。
产品特点
系统主机采用插卡式设计，支持热插拔，可动态配置业务。
支持OLP板卡，可实现光缆故障自动切换功能。
非OTDR实时监测方案，降低成本、延长OTDR寿命，同时避免OTDR打入光纤的激光损坏纤芯。
系统网管会形成光纤质量报表，为光缆资源使用情况提供数据支持。
多用户分权限管理，支持用户分级管理系统。
系统主机可视化配置界面，方便用户配置主机。
应用场景
l 运营商光纤网络
运营商哑资源管理
运营商光纤质量监测
l 专用网络
银行、保密单位和军队等专网光纤安全监测
高速公路、轨道交通光纤监测
油气管道光缆监测
l 路由管理
企（工）业园区、厂区及矿区等光缆路由管理
系统组成
智能光缆监测系统由光缆监测系统网管软件和光缆监测主机组成。
系统网管
系统网管提供北向接口及API用以接入或对接到其它系统。依靠数据库的强大功能实现对全网的光芯状态、运行情况等进行统计和分析，并形成报表供用户参考。智能光缆监测系统采用BS架构，部署方便，管理操作简单。
系统主机
系统主机提供光缆故障监测的核心功能，包括提供线路故障距离、线路损耗和节点损耗等。
系统主机采用插卡式设计，分为主控板卡、电源板卡和业务板卡。各个板卡采用CAN总线通信，确保主机的运行安全、稳定。系统主机板卡支持热插拔，用户可根据项目光缆纤芯数量的需求进行动态配置业务板卡。
智能光缆监测系统主机（2U）
系统架构
如图所示为光缆监测系统的系统架构。系统网管依托于系统硬件，硬件提供各项基本监测能力，系统网管利用硬件监测能力，结合实际应用场景提供各项服务。
系统功能
1、级联功能
系统支持多设备一级级联，在上千纤芯大路数监测场景中，可只配置1块OTDR板卡，并将其它设备做级联配置，可降低大路数监测场景下部署多台设备的成本。
2、光线保护功能
系统支持光线路保护（OLP）业务板卡，当线路故障的同时，系统可自动切换至备路，保证通信线路畅通。
3、GIS地图功能
根据光缆线路资源的数据，自动生成光缆拓扑图，并能在GIS拓扑界面上显示光缆及监测设备故障状态，同时通过关联直接跳转到GIS电子地图精确显示故障点。
系统的GIS界面
4、资源管理功能
以导航树或其他直观的管理方式对空间资源、光缆资源、监测光路资源、监测设备资源进行基础数据管理，完成光缆网基本信息的查询。
节点管理页面
5、可视化设备配置
系统设备支持可视化配置，用户可直观、便捷地对设备对于板卡进行配置。设备支持板卡热插拔，当板卡发生变化，设备页面也会同步更新。
系统网管主机配置界面
6、测试管理功能
系统提供实时测试、点名测试及周期测试功能。测试可测量线路的整体损耗及线路中每个节点的损耗值，并计算线路的平均损耗。
实时测试，实时监测中，当线路光功率异常时，系统会立即启动OTDR对该线路进行测试。
点名测试，用户可针对某条线路发起测试。
周期测试，用户可建立周期测试任务，在每天的固定时段内对特定线路发起测试。
系统点名测试界面
7、告警管理功能
记录、查询当前及所有历史告警信息。并且，系统支持定义告警规则。同时，告警支持以短信和邮件的形式下发到运维人员手中。
告警管理
8、光纤质量报表
对被监测光路全程劣化进行分析，具有光路对应的所有曲线的全程衰耗数值绘制出来，形成实际曲线，直观的展示出来，显示光路对应的所有曲线的详细数据列表，并最终形成报表。
光纤数据统计
系统网管配置要求
系统网管配置需求
主机的技术规格
主机技术规格表
主机电源由电源板卡提供，DC48V单电源卡及AC220V单电源卡，主机可同时支持两块板卡，满足双电源需求。
每个一段时间测量一个通道，完成一轮测试后，每隔一段时间再进行下一轮测试。
实时探测光功率，光功率发生异常后马上启动测试。

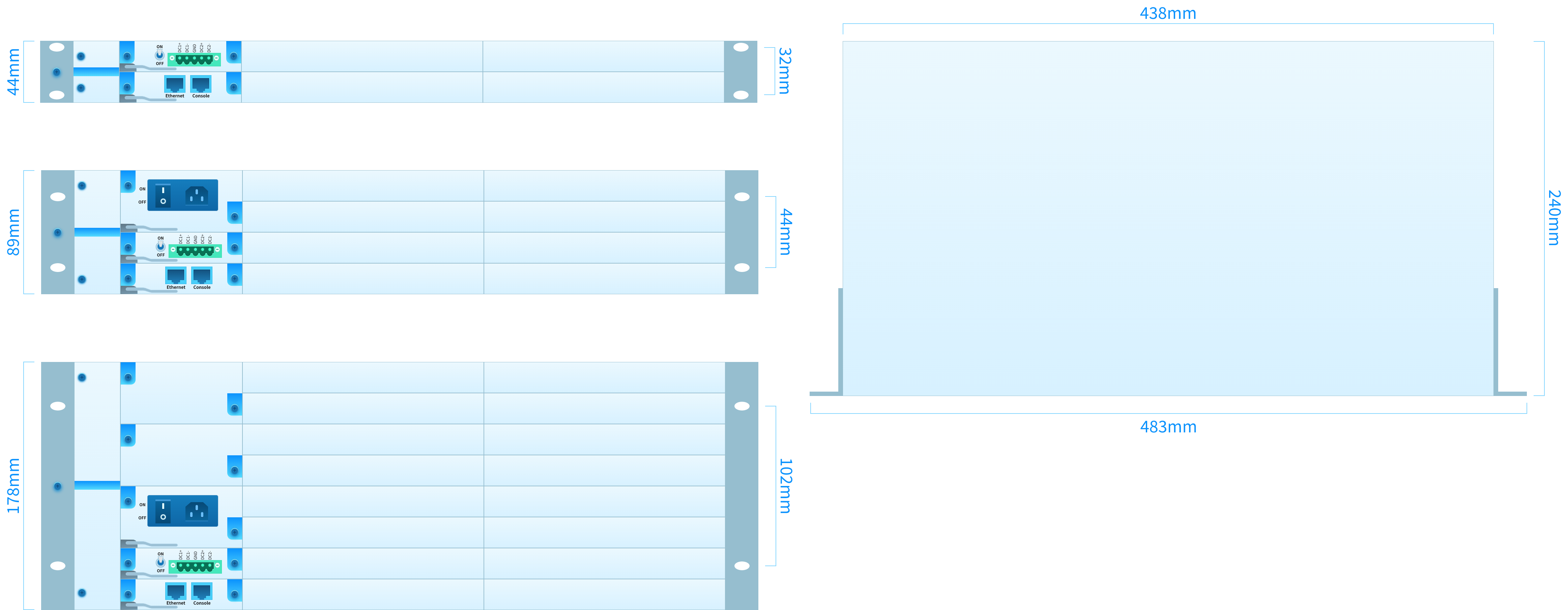

板卡插槽分为主机插槽和业务卡插槽，主机插槽用于电源板卡和主控卡；业务卡插槽用于兼容的业务板卡，每个业务卡插槽最低可兼容0.5U高度业务板卡，如业务板卡高度大于0.5U，则需要占用多个业务卡插槽。
1U = 44.5mm，不同尺寸的主机性能相同，集成度不同。
主机效果图

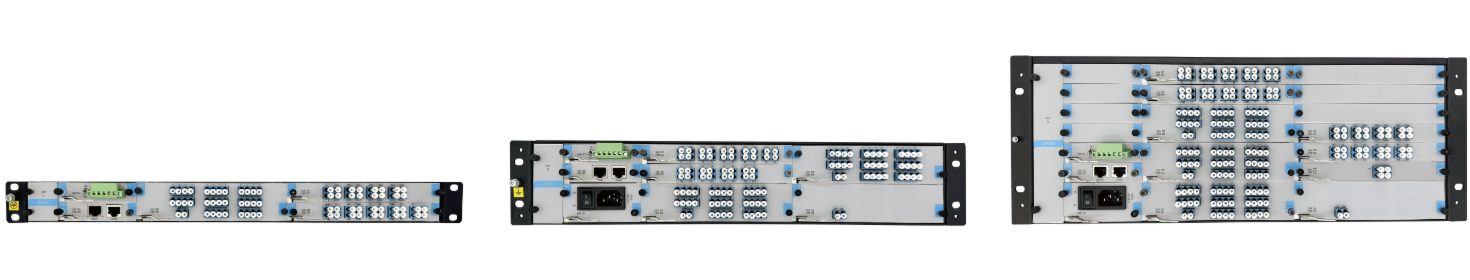

光缆监测主机提供3种不同尺寸，分别如图1-1至图1-3所示。
图1-1 1U光缆监测主机效果图
图1-2 2U光缆监测主机效果图
图1-3 4U光缆监测主机效果图
