产品特点
主机内部模块化设计,有效减小主机体积。
集成光开关,支持多路监控。
采用web技术,系统轻量化、部署方便。
系统集成GIS地图,可呈现长距离光缆路由。
告警管理、报表管理及资源管理等应用功能。
根据标定物计算告警位置,运维人员能直达故障点。
系统包含硬件部分和软件部分,硬件部分将传感数据上传至软件,软件提供应用功能:
l 资源管理,用户可对监测站、地井等进行管理,对光缆资源进行标定。
l GIS呈现,在GIS地图上呈现光缆路由,告警、施工区域等信息。
l 分区管理,支持对光缆进行分区管理。
l 告警管理,用于管理告警信息,并按规则审核,同时能将告警信息以短信或邮件的方式发送给运维人员。
l 分权分域,系统支持多用户管理,每个用户具有不同权限,可根据用户事件管理体系和区域分配权限。
l 系统联动,系统支持摄像头、无人机等其它系统的接口。
l 隧道温度监控
l 管廊温度监控
l 楼房火宅预警
l 电池组温度监控
DTS系统架构如下图所示,数据采集模块采集拉曼散射信号,并由数据处理模块进行计算分析,DTS主机将光缆的温度上传至系统网管,系统网管根据数据,结合实际应用提供多种应用功能。

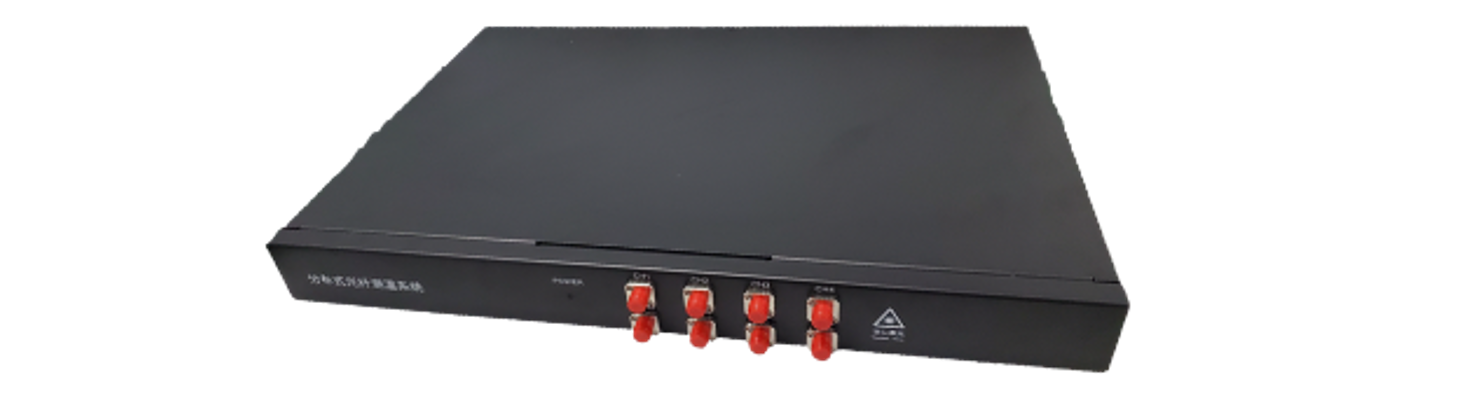

DTS主机为单端监测,占用光缆1芯光纤,无需形成回路。DTS主机分为单模、多模两类,并且集成光开关,最大支持16通道轮询监测。
DTS系统网管
用于接收处理来自主机的数据。系统网管采用BS架构,具有体积小,便于部署等特点,并提供了资源管理、告警管理、分权分域、多系统联动等应用功能。同时,网管兼容单模和多模两种监测。
DTS系统网管界面
尺寸图
操作系统 | Windows server 2003或更高,Linux内核版本3.10.0或更高 |
数据库 | MySQL |
CPU速率 | 3.1GHz或更高 |
CPU核心数 | 双核心或更高 |
内存 | 最低16GB DDR3 |
硬盘 | 1TB |
网络 | 1000Mbps |
测温类型 | 多模 | 单模 | ||
主要指标
| 监测通道 | 最大支持16通道 | ||
监测距离 | 最大支持10km | 最大支持30km | ||
温度分辨率 | 最低至0.1℃ | 最低至0.5℃ | ||
温度精度 | 最低至1℃ | 最低至1℃ | ||
空间分辨率 | 最低至±1m | 最低至±1m | ||
定位精度 | 最低至0.5m | 最低至2m | ||
测量时间 | 1s 至 5min | |||
光纤 | 传感光纤 | 9/125单模光纤 | 62.5/125多模铠装光缆 | |
连接头类型 | FC/APC,可定制 | |||
电器特性 | 输入电源 | AC220V,DC48V | ||
工作电流 | < 200mA | |||
额定电流 | 3A | |||
额定功率 | 35W | |||
环境相关 | 工作温度范围 | -10℃ 至 55℃ | ||
工作湿度范围 | 0% 至 90%,无凝结 | |||
工作环境要求 | 无电磁干扰、低振动 | |||
储存温度范围 | -40℃ 至 70℃ | |||
储存适度范围 | 0% 至 90%,无凝结 | |||
其它注意事项 |
当心激光 | 激光等级:IEC 60825-1:2007 Class 3B。为避免激光对您造成伤害,严禁在设备运行时直视、触碰或遮挡光口,并在设备关机状态下插拔光纤。 | ||
注意ESD防护 | 产品包含ESD敏感元件。为避免ESD对产品的性能造成影响或使产品失效,在使用本产品前,请做好ESD防护措施。 |
