光缆监测解决方案二:业务纤监测方案
概述

光缆监测方案二

业务纤监测方案

1、轮询监测

业务纤监测方式中,线路中各节点会存在通信设备,由于OTDR的光较强,会将通信设备烧坏,所以本端需要用WDM板卡复用到线路中,节点通信设备接入前需要用WDM设备,将OTDR的光从线路中分出。如图1所示。

需要注意的是:

Ÿ   在远端用户PTN前,须接入滤波设备以滤除本端OTDR的光,避免击穿DTU设备。

Ÿ   本端由波分引出远端业务光,并接入DTU,可按项目现场决定是否需要配置滤波板卡。

Ÿ   业务纤监测会给业务线路带来至少3dB损耗。

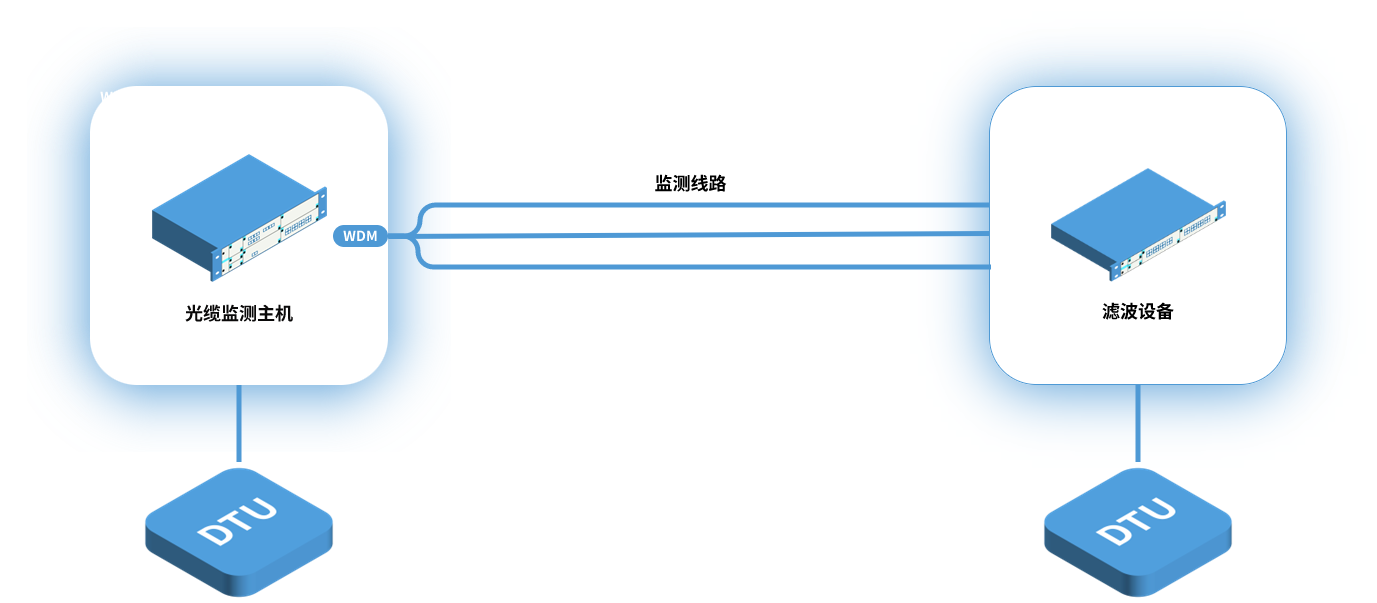

图1 轮询监测

2、实时监测

      实时监测就是在轮询监测的基础上,将OPM光功率监测接入线路中,当光功率异常,系统启动OTDR,检测出故障点并进行故障定位。

      需要注意的是:

Ÿ   在远端用户PTN前,须接入滤波设备以滤除本端OTDR的光,避免击穿DTU设备。

Ÿ   本端由波分引出远端业务光,并接入DTU,可按项目现场决定是否需要配置滤波板卡。

Ÿ   业务纤监测会给业务线路带来至少3dB损耗。

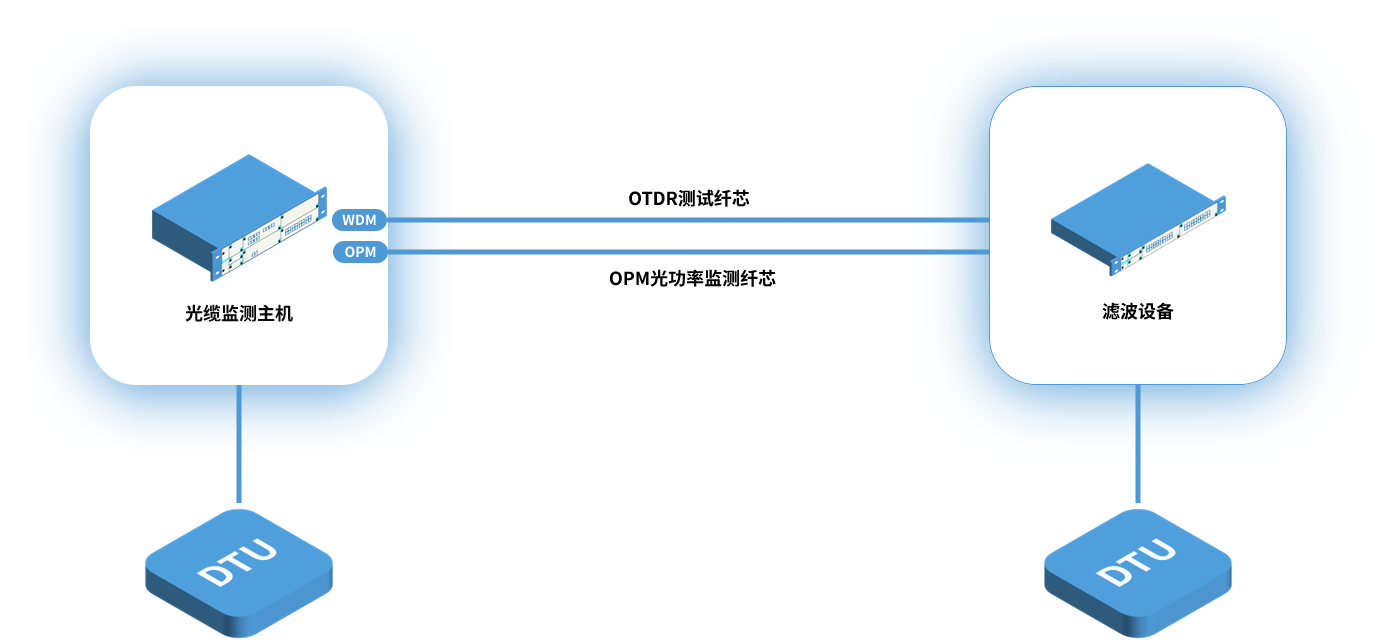

图2 在线监测方案
